Sistema de granulación subacuática
El sistema de granulación subacuática es bueno para la mayoría de los polímeros. Especialmente para TPU y TPV o elastómeros similares, su ventaja juega bien.

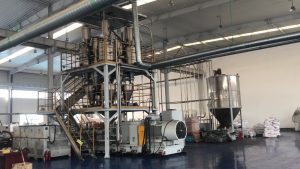

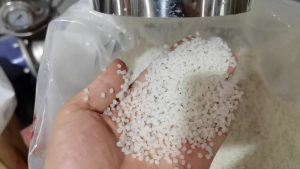

USEON puede proporcionar líneas completas de producción de compuestos con sistema de granulación bajo el agua, como la línea de producción de TPU/TPV.
Confiado por

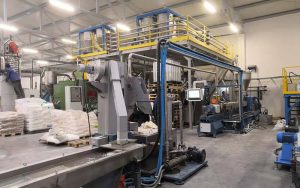

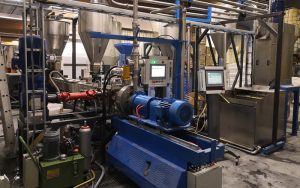

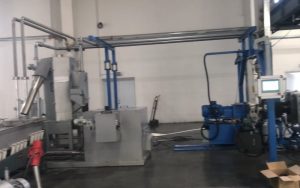

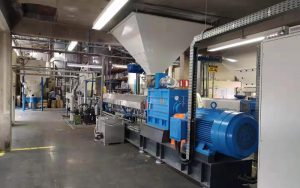

Hemos puesto en marcha más de 100 líneas de composición con el sistema de granulación bajo agua.

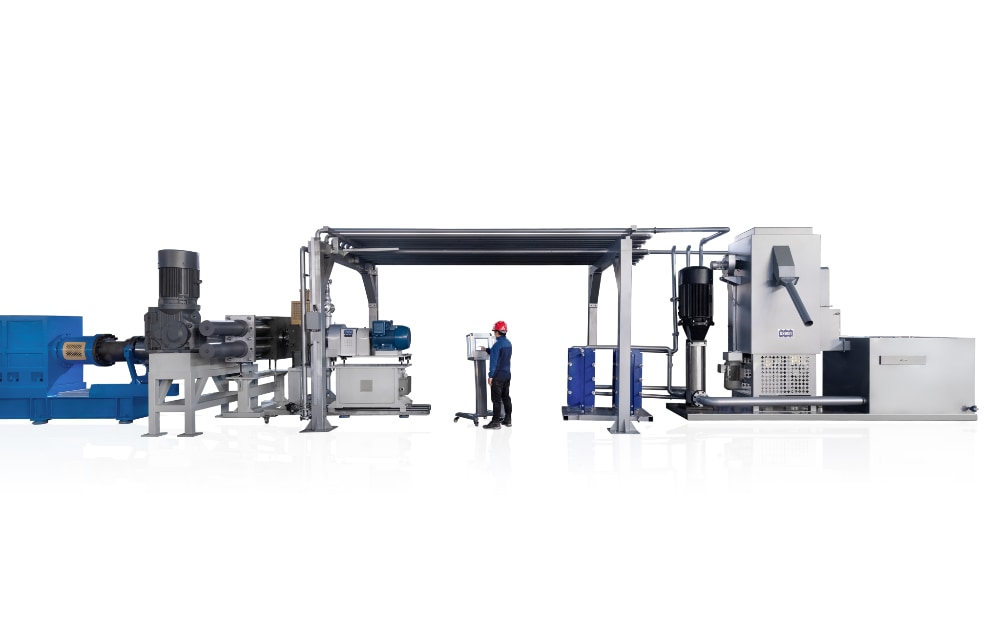

En comparación con otras granuladoras, la granuladora sumergida es más compacta, lo que es evidente cuando la producción es enorme. El tamaño de los pellets finales también se puede controlar mejor. Este sistema consiste en una bomba de fusión, un filtro, una válvula de desvío, un cabezal, un granulador sumergido, un sistema de circulación de agua y un sistema de deshidratación.
Índice de contenidos
3 Aplicación especial
Hay 3 aplicaciones especiales que sólo pueden ser manejadas por el sistema de granulación bajo el agua:

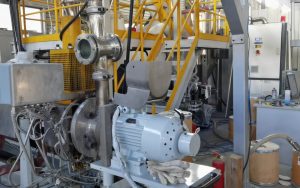

① Microgránulos de forma redonda con un diámetro ≤ 1mm.
Debido a su pequeño tamaño de partícula, los microgránulos se extienden de forma mucho más uniforme y se distribuyen más finamente que el polímero crudo convencional. Por el contrario, los lotes maestros convencionales con gránulos de tamaño “normal” deben utilizarse en dosis más altas para lograr el efecto deseado.
Por lo tanto, al utilizar microgranulados, se necesitan menos colorantes, lo que supone un importante ahorro de costes, ya que los lotes maestros son extremadamente caros en comparación con los polímeros en bruto. Los lotes maestros en forma de microgranulado son más fáciles de manejar, se dosifican mejor y no tienen polvo.
Los microgranulados de forma redonda sólo pueden fabricarse mediante un sistema de granulación bajo el agua.
② Alto rendimiento
Es difícil manejar la producción más de 1000kg/h por el otro tipo de sistema de granulación. Bajo el agua sistema de granulación puede manejar la salida hasta 50ton/h.
③ Material blando con una dureza inferior a shore A 40
Muchos tipos de material blando, como TPE/TPV/EVA/Adhesivos termofusibles, sólo pueden fabricarse mediante el sistema de granulación bajo agua.
Especificaciones del sistema de granulación submarina
| Model | Diverter | Hole No. | Knife No. | Knife moving | Water system | Output |
|---|---|---|---|---|---|---|
| UWP300 | D30 | 8~10 | 4~6 | Manually | W300 | 50~300kg/h |
| UWP500 | D40 | 20~30 | 6~8 | Manually | W500 | 200~700kg/h |
| UWP1000 | D50 | 40~80 | 8~12 | Hydraulic | W1000 | 2ton/h |
| UWP2000 | D60 | 100~160 | 10~16 | Hydraulic | W2000 | 2~6ton/h |
| UWP4000 | D60 | 100~160 | 12~18 | Hydraulic | W2000 | 3~8ton/h |
| UPD250 | D70 | 700~1000 | 16~22 | Hydraulic | PCW250 | 10~20ton/h |
| UPD300 | D120 | 1000~2000 | 16~24 | Hydraulic | PCW300 | 20~35ton/h |
| UPD400 | D160 | 2000~3000 | 20~40 | Hydraulic | PCW400 | 35~50ton/h |

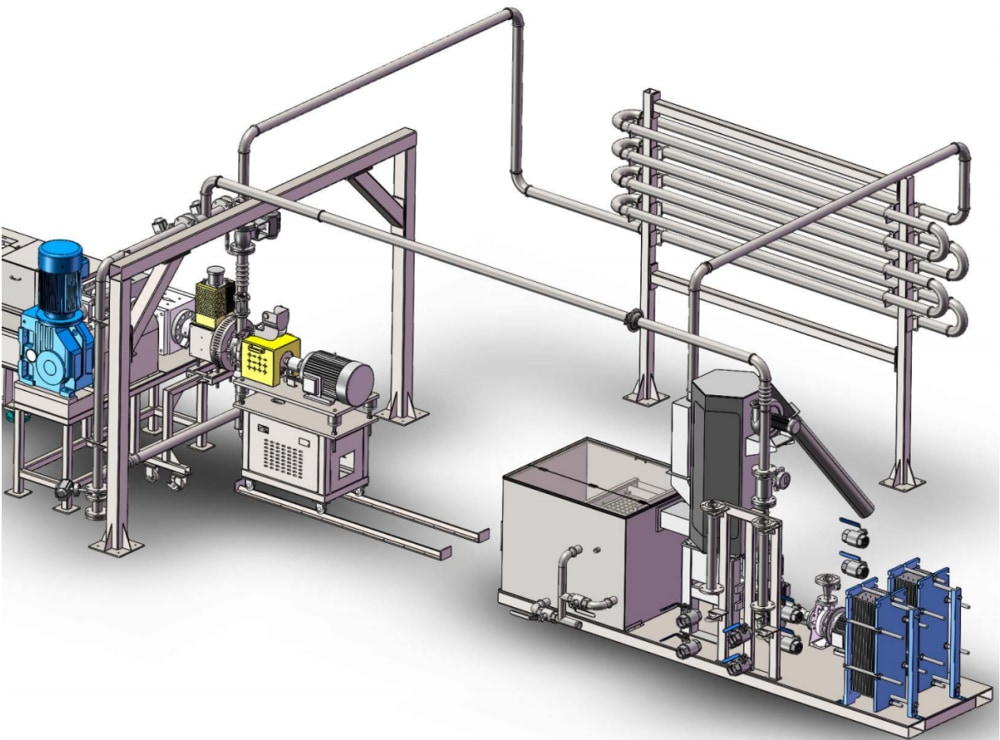

Dibujo de montaje en 3D del granulador submarino

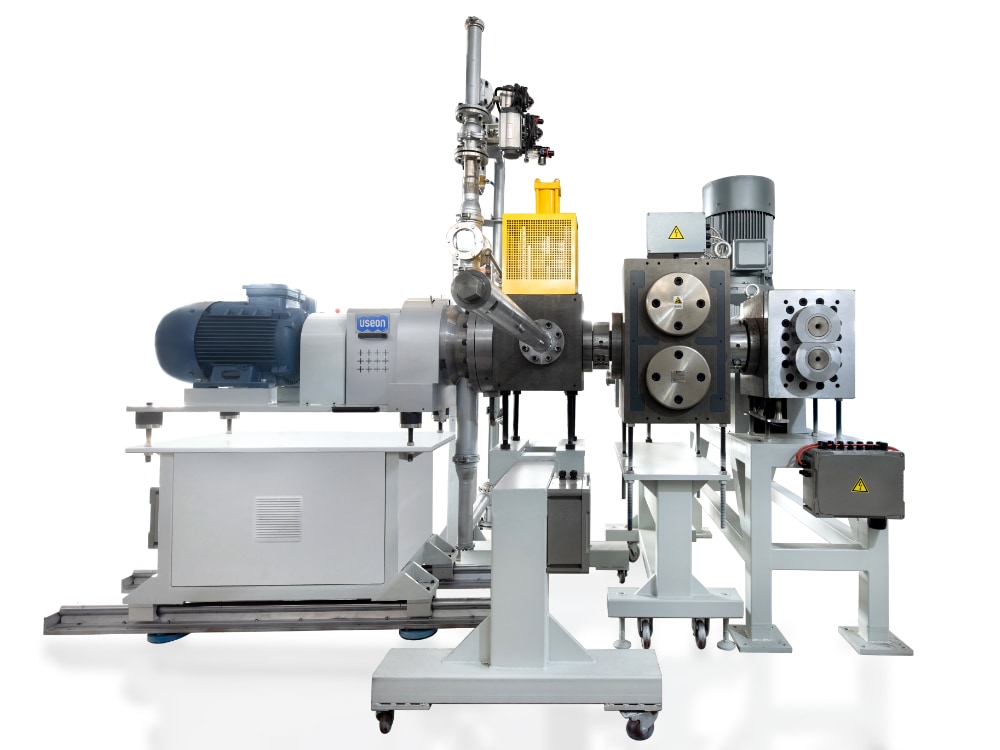

Desviador y granulador
Desviador
- Posición de descarga
- Positino de trabajo
- Accionamiento hidráulico

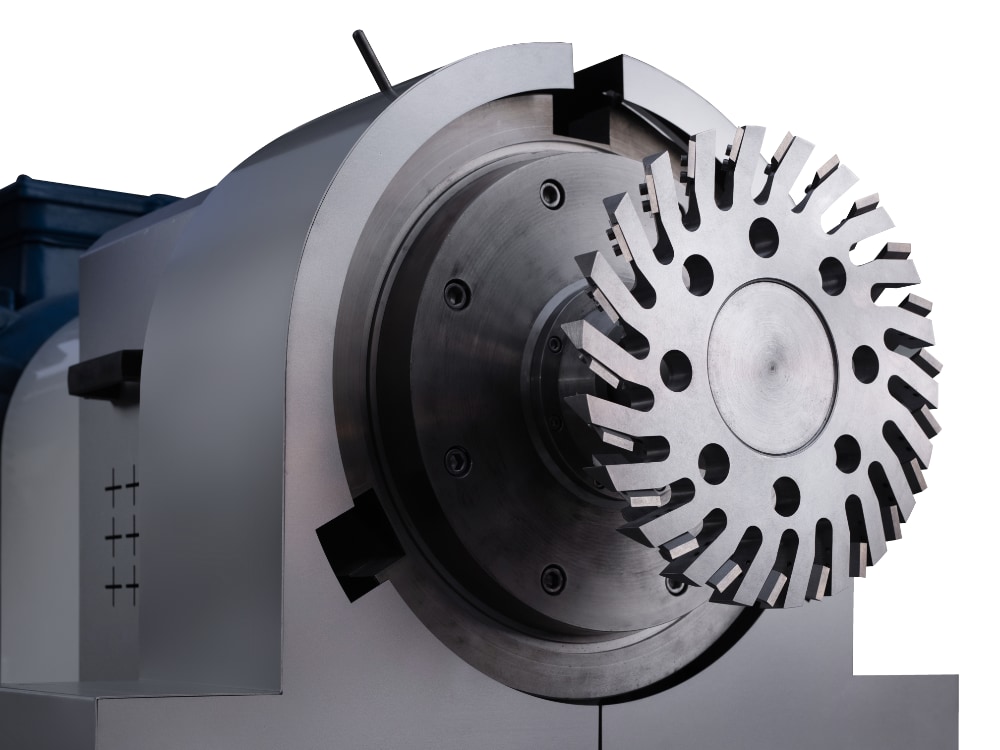

Granuladora
- Calentamiento de la placa de troquelado: calentador eléctrico o aceite
- Dos tipos de cuchilla: biselada y vertical. Está diseñada para diferentes materiales.
- Dos tipos de ajuste de presión para la cuchilla: Manual e hidráulica.
- Pulido en línea de la cuchilla
- Un botón de inicio/parada
- Indicación de la longitud de la cuchilla
Con la estación hidráulica, la presión de la cuchilla se puede ajustar en la pantalla táctil, y el sistema volverá a afilar la cuchilla automáticamente de acuerdo con el tiempo y la presión de ajuste.

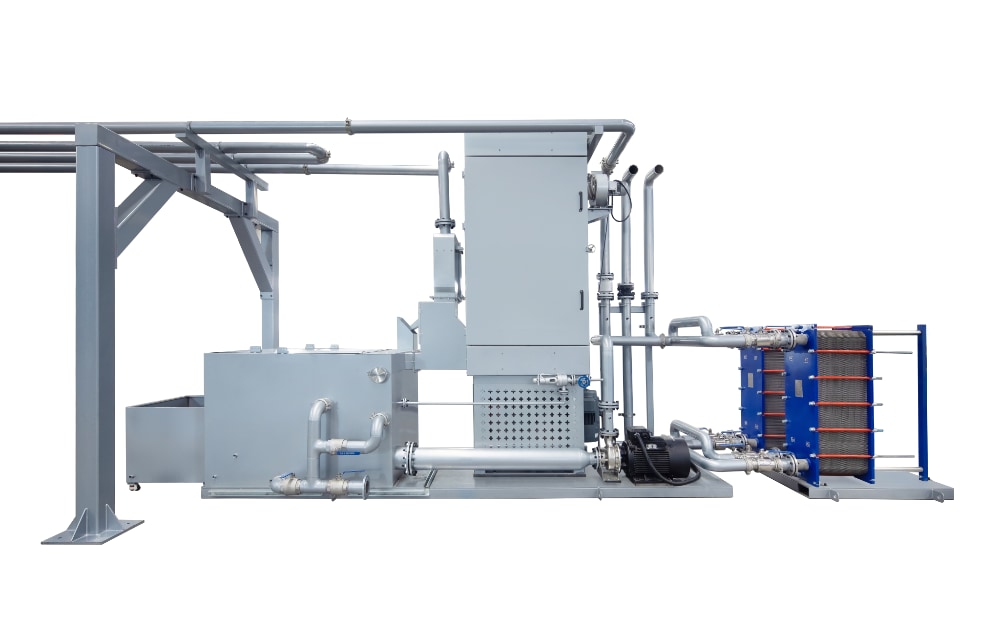

Sistema de drenaje y circulación de agua
- El tanque de agua con calentador y control de nivel y temperatura del agua.
- El filtro con correa giratoria y servomotor que descargará automáticamente el polvo del sistema de desagüe.
- El sistema de deshidratación con un ventilador adicional para eliminar la humedad.
- El tubo de refrigeración con control de flujo de agua e indicación en la pantalla táctil.
- El intercambiador de calor es fácil de limpiar.
- Una válvula neumática para controlar el flujo de agua de refrigeración exterior, que será interlock con la temperatura del agua en el tanque.
