Extrusora de doble tornillo co-rotante
Con un par de torsión específico de 10,3 Nm/cm3, esta extrusora es capaz de realizar tareas de procesamiento más delicadas, controles de proceso precisos para cumplir con el propósito de procesamiento intrincado y sofisticado. Se ha integrado y optimizado aún más una mejor dispersión, controles de temperatura más precisos y un mayor rendimiento.
Nuestra serie SAT, extrusora de doble tornillo co-rotante, es nuestra extrusora de doble tornillo más popular. Es multifuncional. Con una caja de cambios más potente y elementos de tornillo más precisos, esta extrusora tiene un rango de procesamiento más flexible y una ventana de operación más amplia. También proporcionamos soluciones individuales de acuerdo con los requisitos personalizados. Con una variedad de elementos de tornillo modulares, barriles, filtración de la masa fundida y sistema de granulación, le prometemos una inversión digna.
El concepto perfecto del principio de transmisión dividida se ha aplicado con éxito en la caja de engranajes patentada por USEON con el sistema de control digital en línea; cada caja de engranajes se monta con un posicionamiento preciso para el equilibrio del par.
Índice de contenidos
Qué es la extrusora de doble tornillo corrotante
Una extrusora de doble tornillo corrotante paralelo es una extrusora en la que los dos tornillos son paralelos y giran en la misma dirección.
La tecnología de extrusión de doble husillo corrotante se originó en la década de 1860. Tras años de desarrollo, ahora hay muchas empresas que pueden producir este tipo de extrusoras.
Entre ellas, Coperion, JSW, Kobelco, DXS y USEON son las únicas cinco del mundo que han fabricado extrusoras de doble husillo con diámetros de husillo superiores a 250 mm.
* DXS = Dalian Rubber & Plastics Machinery Co.
Aplicaciones
Especificaciones de la serie SAT
| Modelo | Diámetro (mm) | Max. Velocidad (rpm) | Motor (kW) | Par específico (Nm/cm3) | Producción (kg/hr) |
|---|---|---|---|---|---|
| SAT40 | 41 | 800 | 75 | 10.9 | 150-250 |
| SAT52 | 51.4 | 800 | 132 | 9.9 | 350-500 |
| SAT65 | 62.4 | 800 | 220 | 9.3 | 500-900 |
| SAT75 | 71 | 600 | 280 | 10.3 | 700-1200 |
| SAT95 | 93 | 600 | 600 | 10 | 1300-2400 |
| SAT110 | 110 | 400 | 650 | 10.1 | 1800-3000 |
| SAT135 | 130 | 400 | 1000 | 9 | 2500-3500 |
Partes principales de la extrusora de doble tornillo corrotante serie SAT

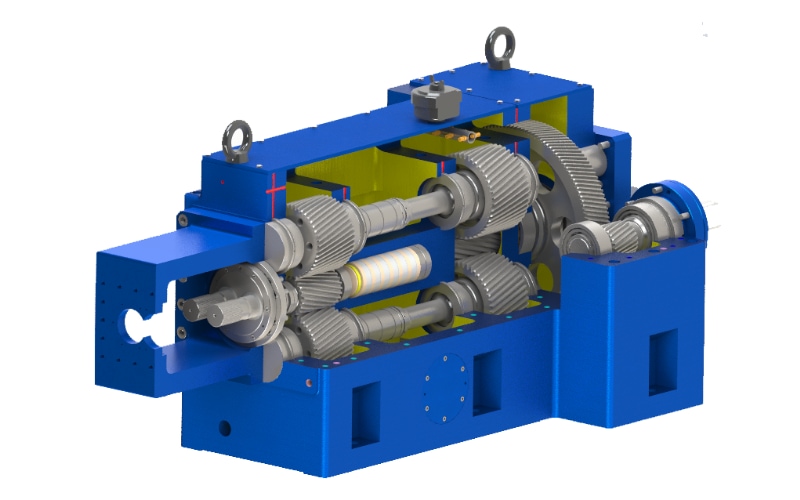

Caja de engranajes de alto par
Nuestra caja de engranajes SAT75 puede instalar un máximo de 280kW con una velocidad de tornillo de 600rpm.
Par total de la caja de engranajes=9550x280KW/600rpm=4456N.m
La distancia central entre dos ejes de salida (D) es de 6cm
Specific torque=T/(2*D^3)=4456/(2*6*6*6)=10.3

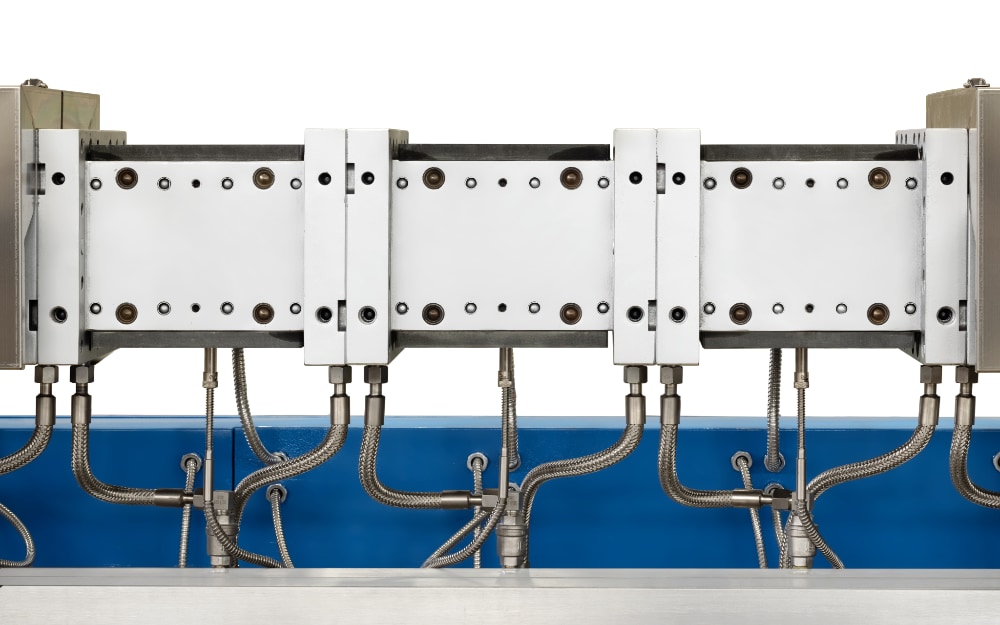

Sistema de calentamiento
En lugar de utilizar los calentadores de fundición tradicionales (fuera del barril), utilizamos calentadores de cartucho, fabricados en Alemania, que se encuentran dentro del barril. Así se ahorra energía, y el polímero se funde principalmente por calentamiento, no por elementos de amasado. Así, la vida útil de los tornillos y barriles es más larga, y la calidad del compuesto es mejor.

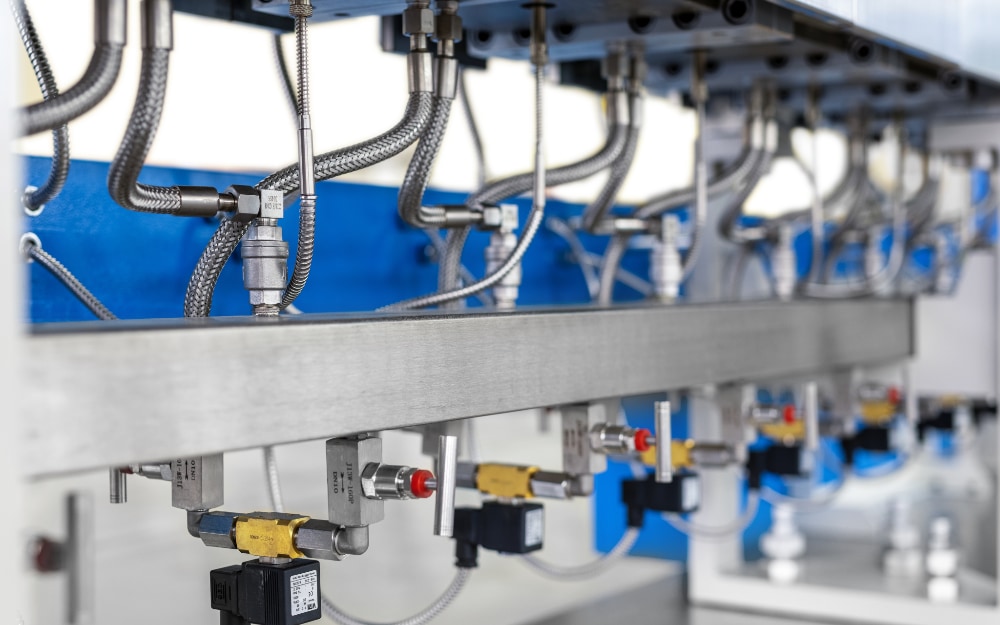

Sistema de frío
Con dos entradas y salidas en cada barril, refrigeración más uniforme y rápida.
Punto de apoyo
El punto de apoyo del barril tradicional está por debajo. Cuando se calienta, su expansión térmica es hacia arriba con el valor de 0,2～0,5mm (diferencia hasta el tamaño de la extrusora), y huecos desiguales en la parte superior e inferior entre el tornillo y el barril.
El punto de apoyo del barril de la extrusora SAT está en el centro. Cuando se calienta, la expansión térmica tiende hacia arriba y hacia abajo de manera uniforme, asegurando que la altura del centro esté en el horizonte y formando huecos uniformes en la parte superior e inferior entre el tornillo y el barril.

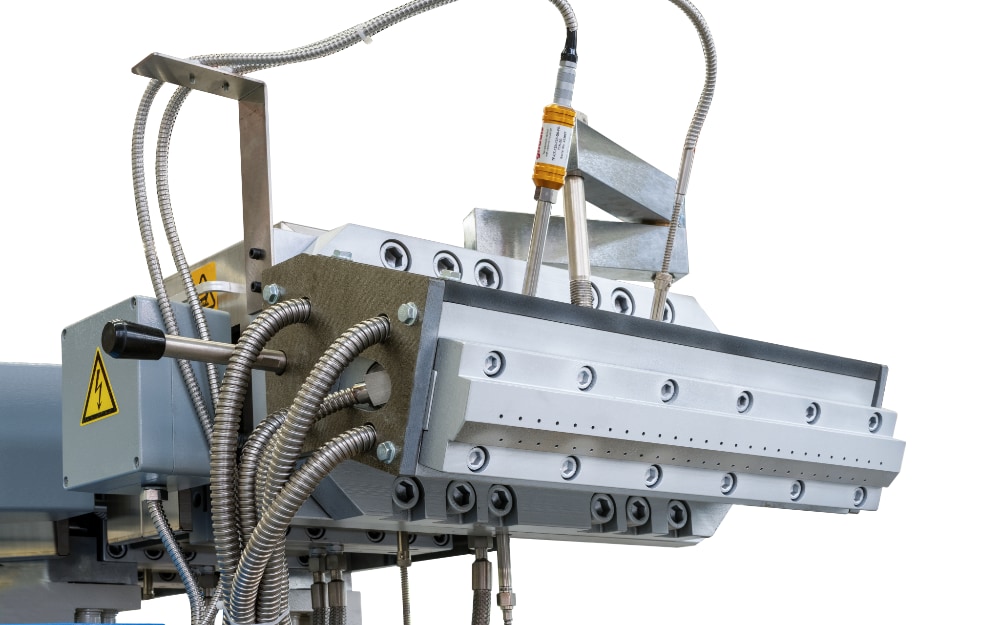

Placa de matriz de hilo
PREGUNTAS FRECUENTES
Tenemos dos fábricas de extrusoras de doble tornillo en Jiangsu, China.
Una de las fábricas se utiliza principalmente para la R&D y la producción:
- Serie de alto rendimiento - Extrusora de doble tornillo serie U
- Grandes extrusoras de doble tornillo, como la serie SAT250 para la fabricación de compuestos de poliolefina
Sí, podemos proporcionarle todos los accesorios que necesite. Si originalmente utilizó una extrusora de doble tornillo de otra marca, también podemos proporcionarle los accesorios adecuados.
Sí, podemos suministrar extrusoras de doble tornillo de laboratorio que se adapten a sus necesidades de prueba o de iniciación
Sí, tenemos una gran experiencia en la aplicación no estándar de la extrusora de doble tornillo, lo cual es nuestra ventaja.
El doble tornillo paralelo co-rotante es uno de nuestros principales productos. Tenemos los siguientes modelos para que los clientes puedan elegir:
- Serie Lab
- Serie EC
- Serie SAT
- Serie U
- Serie SAT-X
